23QA-L15 двухпозиционный трехпозиционный нормально открытый нормально закрытый клапан управления воздухом
Двухпозиционный трехходовой пневматический регулирующий клапан 23QA-15 - это новый тип реверсивного клапана пневматического управления и является улучшенной альтернативой оригинальному релейному клапану двойного назначения QF506.
Ключевые слова:
категория:
Пневмокомпоненты для нефтяного оборудования
Сот. тел:
23QA-L15 двухпозиционный трехпозиционный нормально открытый нормально закрытый клапан управления воздухом
Подробности
1. Особенности:
Двухпозиционный трехходовой пневматический регулирующий клапан 23QA-15 - это новый тип реверсивного клапана пневматического управления и является улучшенной альтернативой оригинальному релейному клапану двойного назначения QF506.
Клапан имеет порт источника воздуха (P), выходной порт (A), выпускной порт (O) и порт управления (K). Он может быть использован как нормально отключенный или нормально открытый тип, в зависимости от фактических требований.
При использовании в качестве нормально отсоединенного типа соединения выполняются в соответствии с символом воздушного порта.
При использовании в качестве нормально открытого типа, только порт нажимного газа O изменяется на порт источника газа; при использовании в качестве нормально отключенного типа, поршень в клапане перемещается вперед под действием управляющего газа и верхний золотник уплотняется к седлу клапана, перекрывая проход между выходным портом и портом подключения газа, при этом порт источника газа соединяется с выходным портом.
При отсутствии управляющего газа выходное отверстие соединено с выпускным отверстием, и сжатый воздух в приводе и выходной линии удаляется через выпускное отверстие.
При использовании типа с постоянным проходом, при отсутствии управляющего входа воздуха, выходной порт соединяется с портом подключения воздуха, и сжатый воздух подается непосредственно к приводу через внутриклапанный канал.
Двухпозиционный трехходовой пневматический регулирующий клапан 23QA-L15 в основном состоит из корпуса клапана, штока, золотника, поршня, пружины, уплотнения и других компонентов.
Преимуществами клапана являются плавная работа, простота установки, малая утечка, большая площадь циркуляции и т.д.
2. Технические параметры
| Номинальный диаметр | 15mm |
| Номинальное давление | 1.0MPa |
| Объем утечки | ≤50ml/min |
| Эффективная площадь поперечного сечения s значение | ≥60mm² |
| Время коммутации | ≤0.12S |
| Нормальная производительность коммутации | Гибкая и точная коммутация, отсутствие аномальных звуков или явлений блокировки |
| Сопротивление давлению | 1.5MPa |
| Рабочая температура окружающей среды | От -25 до 60 (Примечание: для изделий, устойчивых к низким температурам -40°C, требуется специальное изготовление на заказ) |

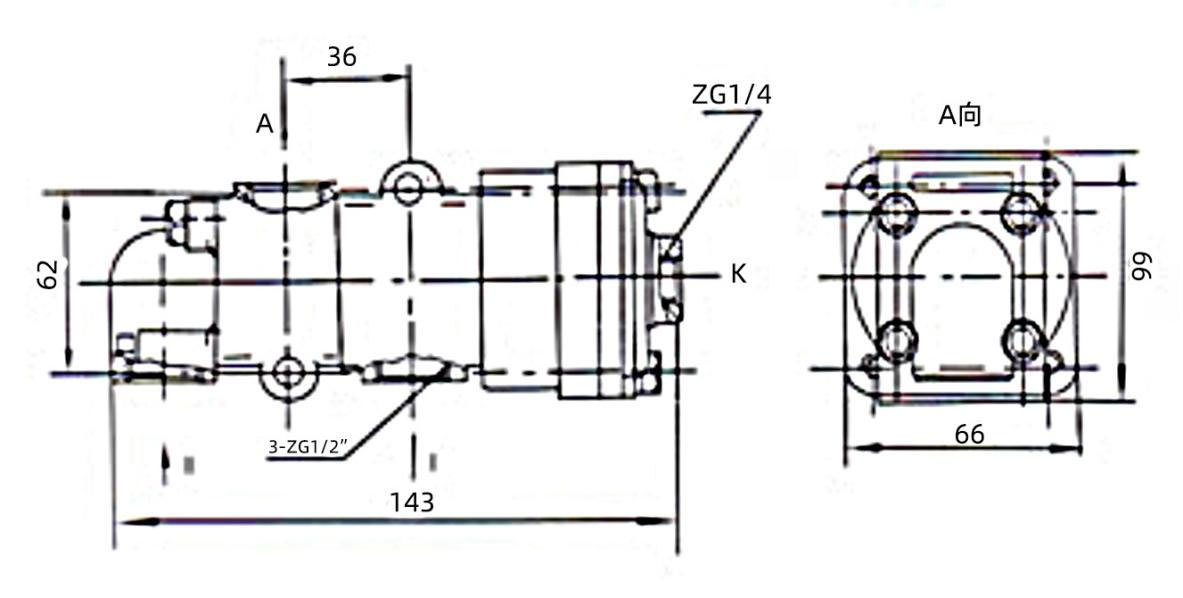

3. Внешний вид и установочные размеры:
