2-HA-2 Три или четыре клапана
Клапан 2-HA-2 - это монтируемый на панели 2, 3 и 5-позиционный клапан с одним входом и двумя выходами. В каждом положении ручки могут быть предусмотрены блокирующие устройства, блокирующая ручка, требующая ручной разблокировки для обеспечения непреднамеренного срабатывания, или пружинный возврат в среднее положение. Все порты имеют 1/4" NPT.
Ключевые слова:
категория:
Пневмокомпоненты для нефтяного оборудования
Сот. тел:
2-HA-2 Три или четыре клапана
Подробности
1. Особенности:
Клапан 2-HA-2 - это монтируемый на панели 2, 3 и 5-позиционный клапан с одним входом и двумя выходами. В каждом положении ручки могут быть предусмотрены блокирующие устройства, блокирующая ручка, требующая ручной разблокировки для обеспечения непреднамеренного срабатывания, или пружинный возврат в среднее положение. Все порты имеют 1/4" NPT.
Установленный на панели клапан представляет собой пневматический распределитель поппетного типа, состоящий из секции корпуса кулачка и секции клапана, содержащей от одного до четырех 3-ходовых клапанов.
2. Графические символы:
| Модель | Деталь кулачка | Воздухозаборник |
34JR6-L8(2-HA-2) | Тип позиционирования | 1/4" NPT |
2-HA-2L | с фиксирующей застежкой | 1/4" NPT |
34JR6-L8-F(2-HA-2Z) | Мультиплексированный | 1/4" NPT |
3. Описание модели.
4. Технические параметры
| Модель | 34JR6-L8（2-HA-2） |
| Номинальный диаметр | 8mm |
| Эффективная площадь поперечного сечения S-значение | 20mm² |
| Макс. рабочее давление | 1.00MPa |
| Объем разлива | 0Nml/min |
| Рабочая температура | От -25 до 60 (Примечание: для изделий, устойчивых к низким температурам -40°C, требуется специальное изготовление на заказ) |
| Долговечность | 100万次 |

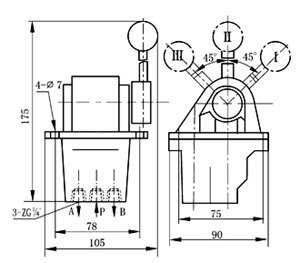

5. Внешний вид и установочные размеры:
